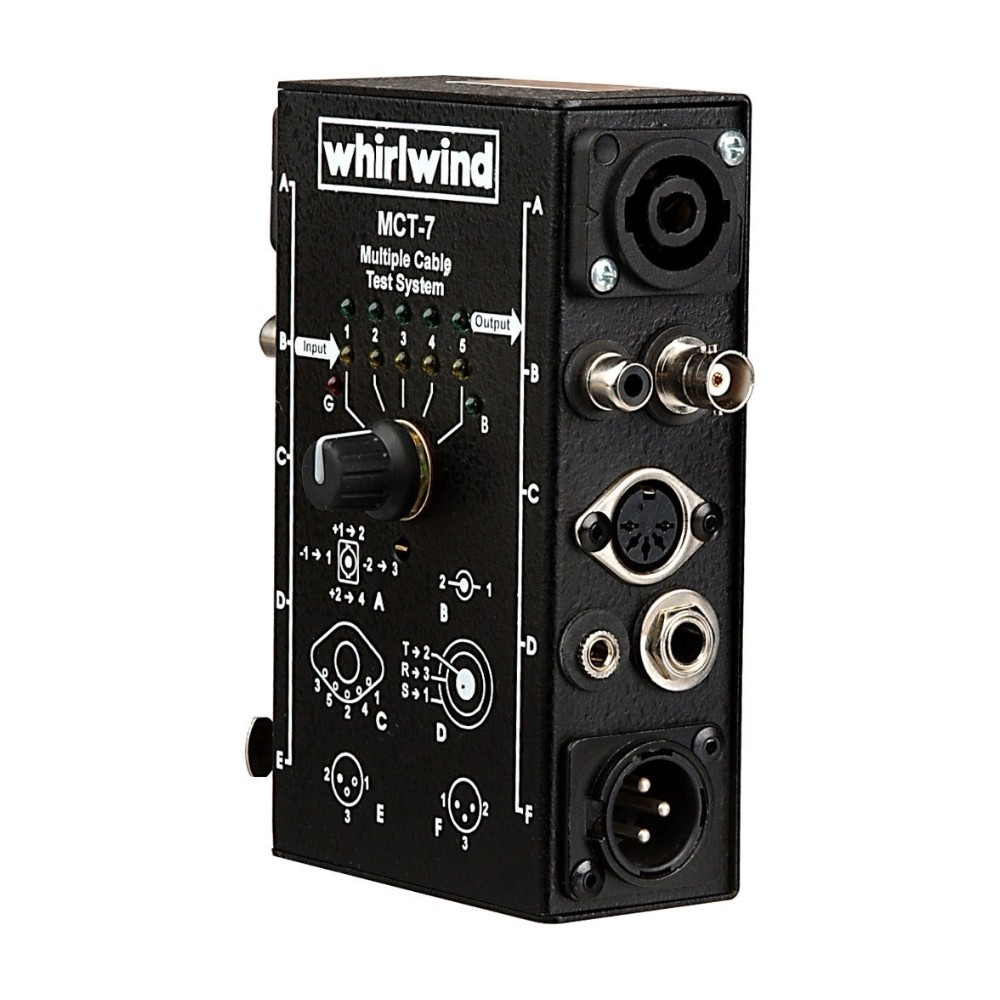

Whirlwind MCT-7 Tester Profesional de Cables Multiconector para Audio y Video

El Whirlwind MCT-7 es un tester profesional de cables diseñado para la verificación rápida y precisa de sistemas de conexión en audio, video y control. Es una herramienta esencial para técnicos de sonido, ingenieros de audio, instaladores de sistemas AV y empresas de rental que necesitan garantizar el correcto funcionamiento del cableado antes de un evento o instalación. Su principal función es detectar fallas en cables de manera eficiente, evitando problemas durante presentaciones en vivo o grabaciones críticas.

Este dispositivo permite analizar múltiples tipos de cables utilizados en entornos profesionales, identificando problemas como cortes internos, cortocircuitos, conexiones incorrectas, inversión de pines o fallas intermitentes. Su diseño robusto y portátil lo convierte en una herramienta confiable para trabajo en campo, estudio o instalaciones permanentes.

Compatibilidad de conectores

El Whirlwind MCT-7 destaca por su amplia compatibilidad con conectores profesionales utilizados en la industria del audio y video. Puede probar los siguientes tipos de cables:

• XLR de 3 pines (macho y hembra)
• Jack 1/4” TRS (balanceado y no balanceado)
• Mini jack 3.5 mm
• RCA (audio y video)
• Speakon NL4 para sistemas de altavoces
• BNC para señal de video o coaxial
• MIDI DIN de 5 pines

Esta versatilidad permite a los técnicos trabajar con prácticamente cualquier tipo de cable utilizado en sistemas profesionales sin necesidad de múltiples herramientas de diagnóstico.

Funciones de diagnóstico

El MCT-7 está diseñado para realizar pruebas completas de integridad de señal en cables. Entre sus principales funciones se incluyen:

• Prueba de continuidad de señal
• Detección de cortocircuitos internos
• Identificación de circuitos abiertos
• Verificación de cableado incorrecto (pinout)
• Detección de fallas intermitentes
• Medición de fugas entre conductores hasta 10 kΩ
• Comprobación de conexión a tierra en cables compatibles

Estas funciones permiten reducir significativamente el tiempo de diagnóstico y evitar reemplazos innecesarios de cables que aún pueden ser reparados o reutilizados.

Sistema de funcionamiento

El Whirlwind MCT-7 utiliza un sistema de selección rotativa que permite probar cada pin del conector de manera individual. El usuario gira el selector y observa la respuesta en los indicadores LED, los cuales muestran si la señal está pasando correctamente entre los extremos del cable.

Este método permite identificar con precisión el punto exacto de falla dentro del cable, lo que facilita la reparación o sustitución selectiva del mismo.

Indicadores LED

El equipo incorpora indicadores LED que muestran el estado de cada conexión. Esto permite una lectura rápida, clara y visual incluso en condiciones de poca iluminación, como escenarios o racks de equipos profesionales.

Alimentación y portabilidad

El MCT-7 funciona con una batería estándar de 9V, lo que lo hace completamente portátil y adecuado para uso en campo. Su bajo consumo energético permite largas jornadas de trabajo sin necesidad de reemplazos frecuentes.

Su diseño compacto y resistente está pensado para soportar el uso profesional intensivo, incluyendo transporte constante en maletas de herramientas o racks técnicos.

Aplicaciones profesionales

El Whirlwind MCT-7 es ampliamente utilizado en entornos profesionales como:

• Empresas de sonido en vivo
• Técnicos de escenario
• Instaladores de sistemas AV
• Estudios de grabación
• Producción de eventos corporativos
• Iglesias y auditorios
• Empresas de rental de equipos

Su uso permite prevenir fallas críticas en eventos en vivo, asegurando la confiabilidad del sistema de audio y video.

Conclusión

El Whirlwind MCT-7 es una herramienta indispensable para cualquier profesional del audio y video que necesite verificar cables de forma rápida, precisa y confiable. Su capacidad de prueba multiconector, su sistema de diagnóstico visual y su diseño portátil lo convierten en un estándar dentro del mantenimiento de sistemas profesionales de sonido.

Especificaciones técnicas

• Tester profesional de cables multipropósito
• Compatibilidad: XLR, TRS, RCA, Speakon, BNC, MIDI
• Pruebas de continuidad y cortocircuito
• Detección de fallas de cableado
• Sistema de selector rotativo por pin
• Indicadores LED de señal
• Detección de fugas hasta 10 kΩ
• Alimentación: batería 9V
• Diseño portátil y resistente
