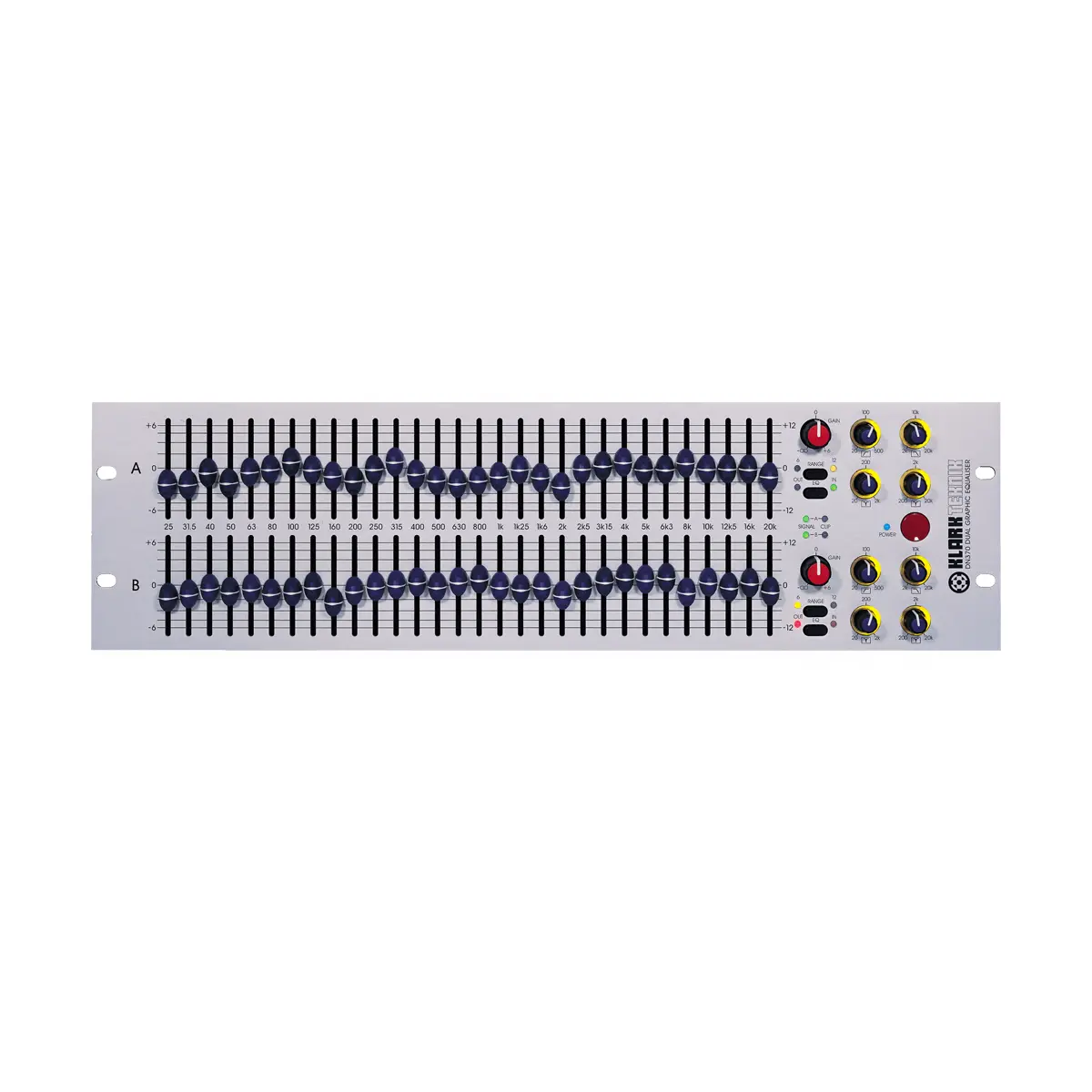

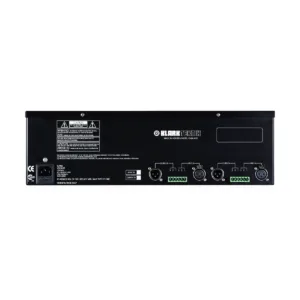

Klark Teknik DN370 Ecualizador gráfico analógico dual de 30 bandas

Descripción general del Klark Teknik DN370

Ecualizador gráfico analógico dual de 30 bandas y 1/3 de octava con respuesta Q proporcional mejorada y filtrado de cuatro bandas

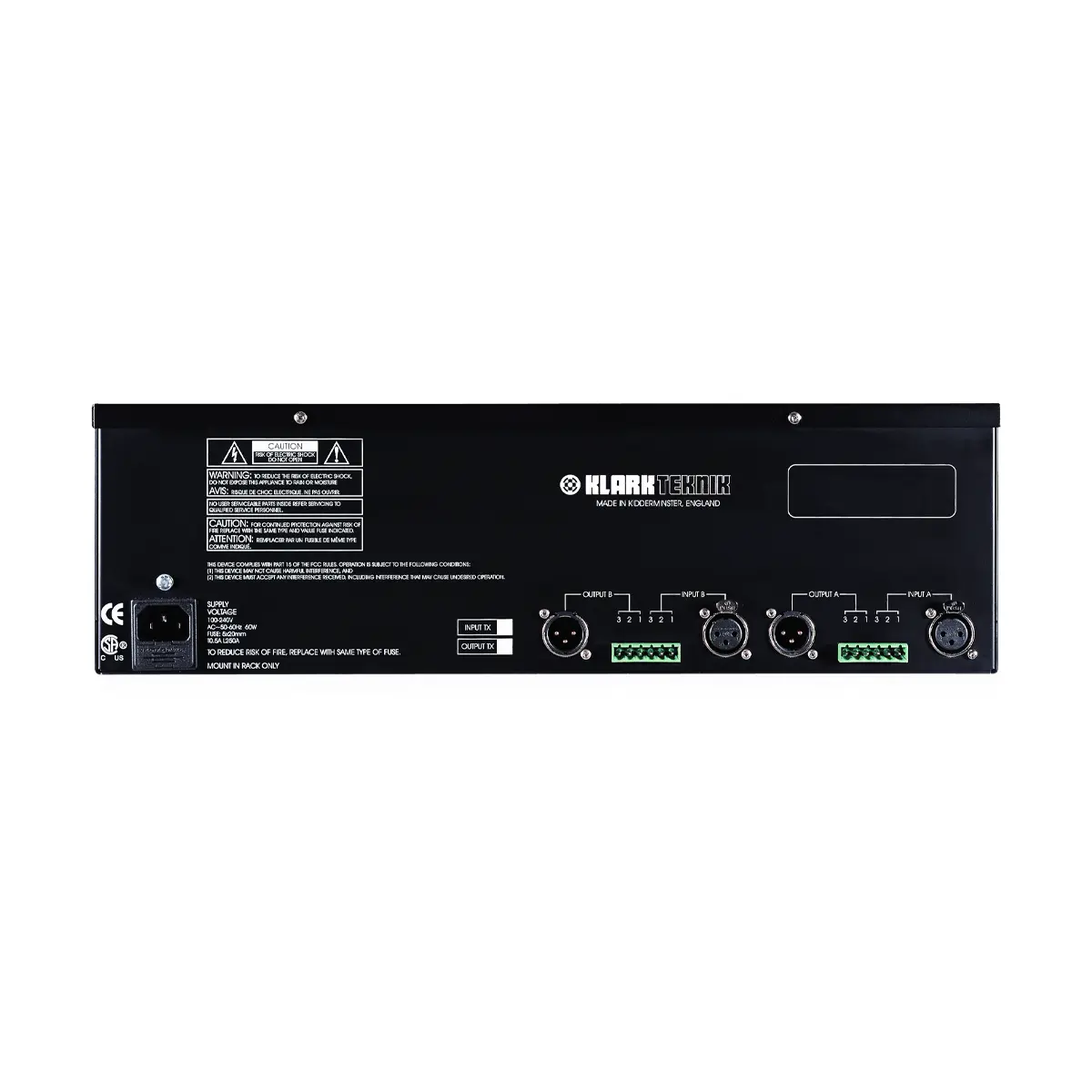

El DN370 representa el último paso en la evolución de un proceso de perfeccionamiento del diseño que se remonta a más de 40 años, con los primeros ecualizadores gráficos KLARK TEKNIK. La respuesta Q proporcional mejorada retoma la del clásico ecualizador gráfico de un solo canal DN27, utilizando modernas tecnologías de diseño y fabricación de estado sólido. El DN370 incorpora una ecualización gráfica de 30 bandas de doble canal con filtros de barrido paso alto y paso bajo, y dos filtros de muesca de barrido por canal. Esta versátil herramienta de ecualización y filtrado correctivo es ideal tanto para salas de sonido como para monitores de escenario, donde el suave contorno y la precisión de las muescas de alta calidad, posibilitadas exclusivamente por la respuesta Q proporcional, mejoran la inteligibilidad y eliminan el ruido subsónico, las resonancias de sala y de altavoces, y las ondas estacionarias. El Klark Teknik DN370 también está diseñado para instaladores de sistemas e incorpora conectores tipo Phoenix para facilitar la instalación.

Respuesta Q proporcional mejorada

La ecualización proporcional Q mejorada de KLARK TEKNIK ofrece ventajas clave sobre los numerosos ecualizadores gráficos Constant-Q del mercado. Una respuesta Constant-Q amplifica o reduce una banda de frecuencias cada vez más amplia, lo que resulta en una mayor pérdida del espectro de frecuencias al usar un ecualizador Constant-Q para eliminar frecuencias problemáticas. Si la respuesta de un ecualizador Constant-Q se reduce para compensar, se produce una ondulación en la respuesta de frecuencia al aplicar pequeñas cantidades de amplificación o reducción.

En cambio, con una respuesta Q proporcional, con niveles bajos de corte o realce, el ancho del filtro es relativamente amplio, lo que permite un contorno suave del espectro de frecuencias. Sin embargo, se estrecha progresivamente a medida que aumenta el nivel de corte o realce, lo que proporciona una respuesta más precisa que permite atenuar las frecuencias problemáticas de forma rápida y eficaz. Al mismo tiempo, la respuesta de ecualización Q proporcional mejorada del DN370 minimiza la interacción entre bandas de frecuencia adyacentes, lo que permite una corrección tonal sutil sin ondulación de la respuesta de frecuencia, preservando así una mayor parte del contenido musical.

Control integral de filtros

El Klark Teknik DN370 complementa la sección de ecualización gráfica Proportional-Q con un completo conjunto de filtros de barrido continuo para un control correctivo preciso del espectro de audio. Los mandos de control incorporan una función de pulsación para activar y desactivar el filtro manteniendo la frecuencia ajustada, y cuentan con anillos LED iluminados para una visualización rápida del estado, incluso a distancias y ángulos de visión amplios.

El filtro paso alto de 12 dB/oct. ofrece un rango de 20 Hz a 500 Hz y es fundamental para el rechazo uniforme de frecuencias bajas y subsónicas no deseadas, especialmente relevante para su uso con monitores de cuña compactos modernos. El filtro paso bajo de 12 dB/oct. ofrece un rango de 2 kHz a 20 kHz y puede utilizarse para mejorar la inteligibilidad adaptando la respuesta de frecuencia superior a la del altavoz del monitor.

Los dos filtros de muesca ofrecen rangos de frecuencia superpuestos de 20 Hz a 2 kHz y de 200 Hz a 20 kHz. Estos filtros permiten la eliminación precisa de resonancias y realimentaciones con un efecto mínimo en el resto del programa, además de un control rápido de las frecuencias entre faders. La posibilidad de superponer los filtros de muesca, tanto entre sí como con las bandas del ecualizador gráfico, permite crear muescas muy profundas. Se puede lograr una atenuación de hasta 45 dB al utilizar los filtros de muesca junto con las bandas del ecualizador gráfico.

Se proporciona un control de ganancia de canal con un rango de -∞ a +6 dB. En caso de realimentación repentina en el escenario, este control permite silenciar inmediatamente la señal mientras se determina la causa.
